數字式程序調節儀·設定器

新 DB 系列

TEL:0755-26998458
FAX:0755-26738841
傳感器事業部工作QQ: 837175197

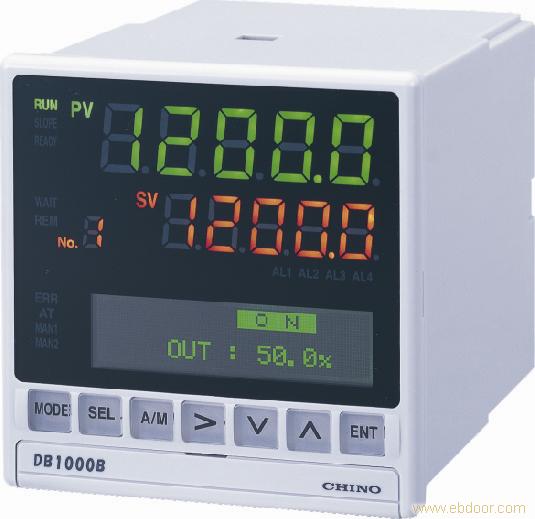

DB系列是指示精度±0.1%、控制周期約0.1秒、

96x96mm的數字式指示調節儀。

標準配置混合設定功能(8種)、萬能輸入等多彩的功能。

大型5位顯示

測量值(PV)、設定值(SV)為5位大型顯示、

可直接顯示1000℃以上、最小刻度0.1℃

的讀數。

高性能的運行，設定畫面

運行和設定畫面沿襲以前機種的LCD顯

示，發生報警后畫面顏色會變橙色。

優越的控制性

針對控制對象可選擇位置形PID和速度形

PID控制方式。

混合多量程輸入

適用于各種直流電壓、直流電流、熱電偶、

熱電阻測量量程輸入。

備有淡綠和黑色外殼

2種外殼顏色供選用。

選型

DB1

B

-

輸入信號

0

混合多量程

4

4線式熱電阻

調節模式（第1輸出）

1

開關脈沖形PID（標準負載）

2

開關伺服形PID

3

電流輸出形PID

5

SSR驅動脈沖形PID

6

電壓輸出形PID

8

開關伺服形PID（微小負載）

調節模式（第2輸出）*

0

無

1

開關脈沖形PID*1

3

電流輸出形PID*1

5

SSR驅動脈沖形PID*1

6

電壓輸出形PID*1

通信接口（第1區域）*

0

無

R

RS-232C

A

RS-422A

S

RS-485

B

設定值切換外部輸入*2

傳送信號輸出（第2區域）*

0

無

1

4-20mA

2

0-1V

3

0-10V

4

其他

B

設定值切換外部輸入*2

遠程信號輸入（第3區域）*

0

無

5

4-20mA

6

0-1V

7

0-10V

8

其他

B

設定值切換外部輸入*2

外殼顏色

G

淡綠

B

黑色

防水規格和端子蓋*

0

無

1

無防水+端子蓋

2

有防水+無端子蓋

3

有防水+端子蓋

電源電壓

A

100-240VAC

D

24VAC/24VDC

*：選件

*1：只限于調節模式（第1輸出）為1、3、5、6

*2：設定值切換外部輸入不可在其他區域重復選用。

并按第3區域-第2區域-第1區域的順序指定。   DB2010 0000-*0A 開關脈沖輸出 DB2020 0000-*0A 開關伺服輸出 DB2030 0000-*0A 電流輸出 DB2050 0000-*0A SSR驅動脈沖輸出 DB2060 0000-*0A 電壓輸出 DB2080 0000-*0A 開關伺服輸出（微小負載） DB2410 0000-*0A 開關脈沖輸出                     熱電阻4線制輸入 DB2420 0000-*0A 開關伺服輸出                     熱電阻4線制輸入 DB2430 0000-*0A 電流輸出                             熱電阻4線制輸入 DB2450 0000-*0A SSR驅動脈沖輸出              熱電阻4線制輸入 DB2460 0000-*0A 電壓輸出                             熱電阻4線制輸入 DB2480 0000-*0A 開關伺服輸出（微小負載）  熱電阻4線制輸入 DB2**1 開關脈沖         第2輸出 DB2**3 電流                 第2輸出 DB2**5 SSR驅動脈沖  第2輸出 DB2**6 電壓                 第2輸出 DB2*** 5*** 遠程信號輸入（4~20mA） DB2*** 6*** 遠程信號輸入（0~1V ） DB2*** 7*** 遠程信號輸入（0~10V） DB2*** 8*** 遠程信號輸入（其他） DB2*** 9*** 加熱絲斷線報警（注1）（注4） DB2*** P*** 外部信號輸入6點（注4） DB2*** M*** 外部信號輸入4點+加熱絲斷線報警（注1）（注4） DB2*** *1** 高精度4~20mA     傳送信號輸出 DB2*** *2** 高精度0~1V          傳送信號輸出 DB2*** *3** 高精度0~10V        傳送信號輸出 DB2*** *4** 高精度其他           傳送信號輸出 DB2*** *J** 4~20mA     傳送信號輸出 DB2*** *K** 0~1V          傳送信號輸出 DB2*** *L** 0~10V        傳送信號輸出 DB2*** *9** 加熱絲斷線報警（注1）（注4） DB2*** *P** 外部信號輸入6點（注4） DB2*** *M** 外部信號輸入4點+加熱絲斷線報警（注1）（注4） DB2*** **J* 4~20mA     傳送信號第2輸出（注2） DB2*** **K* 0~1V          傳送信號第2輸出（注2） DB2*** **L* 0~10V        傳送信號第2輸出（注2） DB2*** **H* 變送器電源（注3） DB2*** ***R RS-232C通信口+外部信號輸入2點 DB2*** ***A RS-422A通信口 DB2*** ***S RS-485通信口+外部信號輸入2點 DB2*** ***B RS-232C通信口（第2通信口）+RS-232C通信口 DB2*** ***C RS-232C通信口（第2通信口）+RS-422A通信口 DB2*** ***D RS-232C通信口（第2通信口）+RS-485通信口 DB2*** ***E RS-485通信口（第2通信口）+RS-232C通信口 DB2*** ***F RS-485通信口（第2通信口）+RS-422A通信口 DB2*** ***G RS-485通信口（第2通信口）+RS-485通信口 DB2*** ***9 加熱絲斷線報警（注1）（注4） DB2*** ***P 外部信號輸入6點（注4） DB2*** ***M 外部信號輸入4點+加熱絲斷線報警（注1）（注4） DB2*** ***U 外部信號輸入8點 DB2*** ***V 外部信號輸入6點+加熱絲斷線報警（注1）
